产品介绍：
单效浓缩器用于批量小、品种多的热敏性低的真空浓缩的设备，单效浓缩器是一种通过蒸发和冷凝过程实现液体浓缩的设备，广泛应用于化工、制药和食品等行业。
工作原理：
生蒸汽进生入加热室的列管外面，将料液加热上升，从喷管喷入蒸发室，进行汽液分离，其料液从循环管回到加热室下部再加热，料液受热又喷入蒸发室开成循环。料液浓缩到一定的程度，经取样确定合格后由出料口出料，蒸发室蒸发出来的蒸汽经除沫器消除泡沫再经汽液分离器，部分料液返回蒸发室，其余二次蒸汽由冷凝器与冷却器冷却成液体进入贮液桶，最后不凝气体排入大气或真空泵带走。
结构特点：

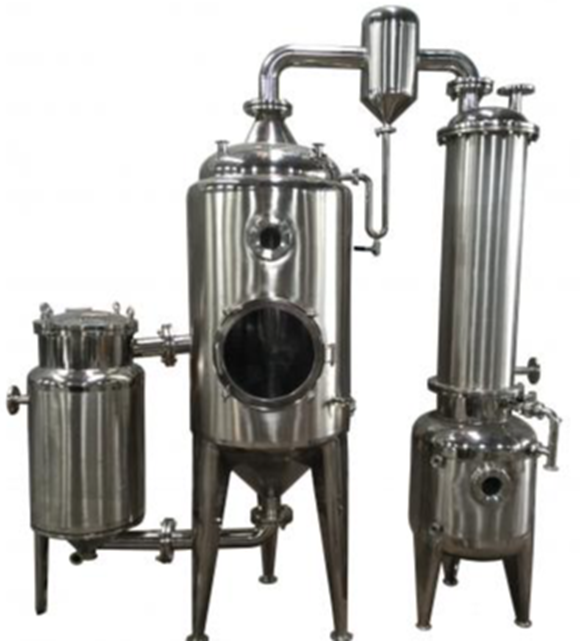

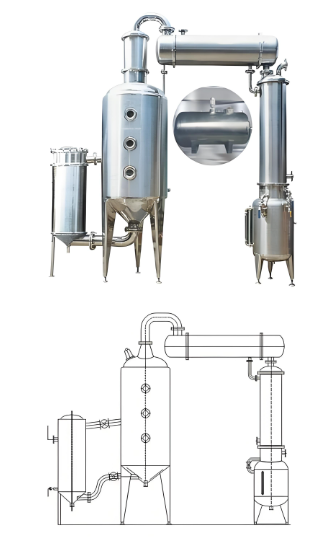

单效浓缩器由加热室、分离器、除沫器、气液分离器冷凝器，冷却器、贮液桶、循环管道等部件组成，整套设备采用优质不锈钢材料制成。加热室内部为列管式，壳程接入生蒸汽，加热列管内部的液体，加液室并配有压力表、安全阀，以确保生产安全。分离室正面设有视镜，供操作者观察料液的蒸发情况，后面人孔便于更换品种时清洗室内部，并设有温度表，真空表，以便观察掌握蒸发室内部的料液温度与负压蒸发时的真空度。
技术参数：
| 项目 | 加热器 | 蒸发器 | 冷凝器 | – | – | – |
| 壳程 | 管程 | 桶内 | 壳程 | 壳程 | 管程 | – |
| 设计压力Mpa | 0.35 | 0.09 | 0.09 | 0.35 | <0.3 | 0.09 |
| 工作压力Mpa | <0.3 | -0.09 | -0.09 | <0.3 | 0.25 | -0.09 |
| 设计温度oC | >=100 | <100 | <100 | >100 | 30-40 | <100 |
| 工作温度oC | >=100或<100 | <100 | <100 | >100 | 30-40 | <100 |
| 介质 | 饱和蒸汽 | 药液，食品 | 药液，食品 | 饱和蒸汽 | 冷却水 | 蒸汽 |
| 主要材料 | SS304 | SS304 | SS304 | Q-235-A | SS304 | SS304 |
| 容积L | 1100 | – | – | – | – | – |
| 换热面积m2 | 6.5 | 1.3 | 18 | – | – | – |
| 蒸发能力L/h | 500 | – | – | – | – | – |
| 项目 | 加热器 | 蒸发器 | 冷凝器 | – | – | – |
| 壳程 | 管程 | 桶内 | 壳程 | 壳程 | 管程 | – |
| 设计压力Mpa | 0.09 | 0.09 | 0.09 | 0.09 | 0.3 | 0.09 |
| 工作压力Mpa | <0.03 | -0.09 | -0.07 | <0.09 | 0.25 | -0.07 |
